Entrada Analógica pre-calibrada |
Índice |
Igual que las comunes, pero mucho mas fácil a la hora de asignarle un dispositivo en la programación.
Es necesario consultar las especificaciones de cada modelo para saber si la característica está disponible.
El concepto es indicar los parámetros del dispositivo que se conectará, y hacer clic en el botón Aceptar.
Esta configuración va junto con el programa. Si no se especifica (o modifica) la lectura será alrededor de 0 a 4000 para todo el rango.
Ejemplo
Supongamos que se conectará en la 1º entrada un transmisor 4-20mA para medir desde -50°C a +150°C.

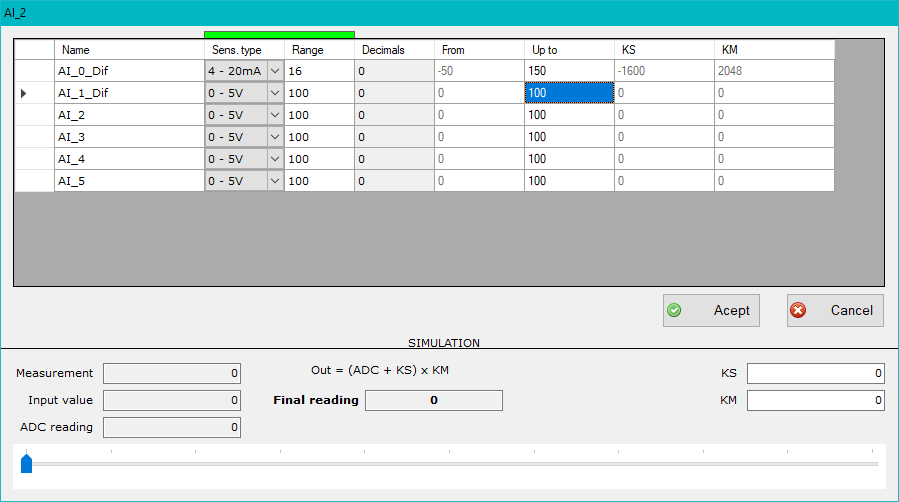

El botón que está en la columna de la derecha del listado de entradas analógicas lleva a la siguiente ventana de configuración:
Las constantes fueron calculadas e incorporadas al programa. Resta chequear si la entrada está configurada para tensión o corriente (con jumpers, si corresponde).
Entonces, cuando se conecte el transmisor a la 1ª entrada, en AI_0_Dif (el nombre se puede cambiar) se leerán valores entre -50 y 150, que es su rango de medición (no hay que escalar la lectura).
Pero si se quiere leer con un decimal, en la columna Decimales se debe especificar la cantidad de dígitos para los decimales. En este caso será 1, y la lectura estaría entre -500 y 1500.
Si hubiera algún problema (generalmente un desbordamiento en las cuentas) aparecerá un mensaje de error en vez de las constantes.
La calidad de la lectura depende de la relación entre lo que se muestra y la cantidad de "escalones" de la lectura. Supongamos un transmisor 4-20mA en una entrada analógica de 12bit. Esto nos da unas 3200 cuentas útiles del conversor para toda la medición (16). Si la lectura de la medición se pretendiera de 0 a 6000, esta iría de 2 en 2, pues es casi el doble que la resolución disponible.
